Systèmes de contrôle d’éclairage

PANNEAUX À RELAIS – CCLP-x


Contrôle d'éclairage bas voltage Kameleon de Gentec inc.

La série CCLP-CCLS4016-x pour les applications d’éclairage à basse tension est conçue pour accueillir jusqu’à 4 contrôleurs pour une possibilité de 16 entrées programmables et 64 sorties (72 sur demande. Aucun ordinateur ni logiciel n’est nécessaire pour la configuration du panneau.

La série CCLP-BACNET-x avec option de réseautage BACnet via l’interface CC-CAN-BN de Cristal Contrôles pour les applications d’éclairage à basse tension offre plusieurs possibilités telles que :

  • la configuration intuitive des groupements intra et inter-panneaux;
  • aucun ordinateur ni logiciel n’est nécessaire pour la configuration du panneau;
  • possibilité de contrôler chaque panneau via le réseau BACnet;
  • expansion du mode de programmation du contrôleur aux relais localisés dans d’autres panneaux du bâtiment;
  • permet la configuration d’un système d’éclairage complet comme un panneau virtuel géant, simplement avec l’utilisation de boutons et de DÉL.

Cabinet

en acier roulé à froid
4, 8, 12, 16, 24, 32, 48 ou 64 espaces

Couleur

gris ASA61

Fond de montage

plaque amovible et prépercée en acier galvanisé

Caractéristiques électriques

alimentation 120/277/347 Vc.a.
relais de contrôle 20 A HID 120/240/277/347/480 Vc.a.

Normes de construction

UL, CSA US


PANNEAUX À RELAIS – KAMELEON


Contrôle d'éclairage bas voltage Kameleon de Gentec inc.
La série Kameleon offre une gamme étendue de solutions pour toutes les exigences de contrôle d’éclairage. Depuis la série K4 programmable localement pour les applications d’échelle moyenne jusqu’aux séries K6 (BACnet) et K8 (LON) avec logiciel de configuration et de visualisation ainsi qu’avec leurs possibilités de gradation.

La série K4 offre toutes les fonctions et les outils de contrôle programmables requis pour les applications de contrôle de l’éclairage.

La série K6 offre toutes les fonctions d’automatisation et les outils de contrôle programmable requis pour les applications de contrôle de l’éclairage centralisé.

La série K8 offre toutes les fonctions élaborées et les outils de contrôle programmable requis pour les applications de contrôle de l’éclairage.

Cabinet



en acier roulé à froid
8, 16, 32 ou 64 espaces, pour montage surface ou encastré

Couleur

gris ASA61

Fond de montage

plaque amovible et prépercée en acier galvanisé

Caractéristiques électriques

transformateur de contrôle 120/277/347 Vc.a.
relais de contrôle 20 A HID 120/240/277/347/480 Vc.a.

Environnement

température 0 à 50° C (32 à 112 ° F)
humidité (sans condensation) 10 à 90 %

Normes de construction

UL, CSA


JASPER


Contrôle d'éclairage bas voltage Kameleon de Gentec inc.
Jasper est le premier système intelligent de contrôle de l’éclairage intégrant technologie et équipement DALI, gradation 0-10Vc.c. et la surveillance énergétique.

Grâce à son logiciel graphique Web, Jasper permet la création d’horaires d’éclairage ainsi que le regroupement d’un nombre quasi limité de relais.

Les interfaces électroniques permettent à toutes vos opérations d’éclairage d’être programmées à l’avance et lancées au moment voulu avec la plus grande fiabilité. L’information est envoyée directement sur le réseau sans l’assistance ou l’intervention d’un technicien.

En intégrant la technologie DALI au Jasper, le système vous permet d’atteindre des économies importantes sur l’installation du système. Il est possible également de contrôler l’énergie consommée.

Compatibilité

100% avec Exploreur, Safari, Firefox et Chrome

Relais

WR-6161-CC


DALI


Contrôle d'éclairage bas voltage Kameleon de Gentec inc.

Dans le bâtiment, l’éclairage est reconnu pour avoir un impact conséquent sur l’environnement : dans le tertiaire, il peut représenter 30 à 40 % des consommations électriques Pourtant, jusqu’à 60 % de ces consommations pourraient être économisées grâce à des technologies simples et économiques qui répondent aux contraintes de la gestion d’éclairage, en combinant la commande et le réglage de celui-ci en fonction de l’intensité de la lumière naturelle, de la présence de personnes, des horaires, etc.

Le protocole DALI, entre un contrôleur et des luminaires, est une de ces technologies. Il permet une gestion optimale de l’éclairage par l’intermédiaire d’un bus appelé boucle DALI. L’allumage, l’extinction et la variation de l’éclairage sont commandés via cette boucle. DALI (Digital Addressable Lighting Interface) est un protocole ouvert et le standard (IEC 62386) développé et soutenu par différents manufacturiers de ballasts électroniques, qui permet de gérer une installation d’éclairage par l’intermédiaire d’un bus de communication à deux fils. L’association DALIAG (Digital Addressable Lighting Interface Activity Group) est chargée de la promotion et de la coordination des activités.

La norme DALI garantit l’interchangeabilité des produits des différents constructeurs. La technologie numérique DALI permet :

  • de contrôler individuellement 64 luminaires adressables, pouvant être regroupés pour constituer jusqu’à 16 groupes
  • de commander précisément l’intensité lumineuse (gradation de 0.1% à 100% du flux lumineux par courbe logarithmique)
  • de mémoriser 16 ambiances d’éclairement (scénarios de commande et de gestion)
  • de connaître l’état de l’installation : remontées individuelles d’état des lampes
  • et plus…

Pour le consultant en éclairage

  • Possibilité d’être créatif sans les contraintes imposées par les systèmes électriques existants;
  • Spécifications simplifiées;
  • Conçu pour l’utilisateur et non pour le système.

Pour le consultant électrique

  • Conception sans contraintes de zonage;
  • Expansion simple durant le concept;
  • Système orienté logiciel plutôt que composantes;
  • Conçu pour les normes ASHRAE et LEED.

Pour le gestionnaire

  • Augmentation de la flexibilité de l’espace utilisé;
  • Possibilité de contrôler la consommation d’énergie de l’espace et de réduire les coûts d’entretien;
  • En graduant les luminaires selon l’éclairage extérieur, il est possible de réduire les coûts d’énergie de 30 à 60%

Pour les occupants

  • Possibilité de choisir le niveau d’intensité de la lumière selon les préférences personnelles;
  • Éclairage confortable;
  • Contrôle de l’intensité de lumière à partir d’un téléphone ou d’un ordinateur;
  • Modification simple de l’intensité d’éclairage.

HORLOGE ASTRONOMIQUE


Contrôle d'éclairage bas voltage Kameleon de Gentec inc.

Le contrôleur CCLK-1004 permet la gestion de 4 sorties numériques avec horaire et par photocellule. Chaque sortie possède un point de consigne d’activation, un point de consigne de désactivation et un délai de consigne. Les horaires et la photocellule peuvent s’utiliser sur une même sortie.

Fonctionnement des horaires

Chacune des 4 sorties peut avoir son propre horaire hebdomadaire. Chaque jour de la semaine peut contenir jusqu’à 4 commandes à appliquer sur la sortie. Ces 4 commandes peuvent être à heure fixe ou calculées en fonction de l’heure du lever ou du coucher du soleil. Il est également possible de déterminer, pour chaque sortie, si les dates de calendrier s’appliquent ou non.

Communication

Le réseau BACnet permet de lire et d’écrire l’état des 4 sorties, de lire la valeur lue par la photocellule, de lire l’entrée 0-10V et de configurer les différentes options. Le CCLK-1004 possède un port réseau à double vitesse qui peut négocier des connexions de type 10 Mbit ou 100 Mbit.

Configuration

Se fait à l’aide de l’écran de l’appareil ou du logiciel « BACnet Browser ».

Dimensions

3.8 po x 6.4 po (96.52 mm x 162.56 mm)

Entrée

1x analogique 0-10Vc.c. non isolée pour photocellule CC-DHOP ou CC-DHAP

Sorties

4x contacts secs type maintenu 1A à 24Vc.a./30Vc.c. pour relais WR-6161

Communication

TC/IP BACnet IP

Tension d’alimentation

18 à 28Vc.a. (Half Wave)

Courant d’alimentation

180mA typique, 220mA maximum

Température de fonctionnement

0° C à 50° C (32° F à 122° F)

Température d’entreposage

-20° C à 70° C (-4° F à 158° F)

Montage

unité assemblée sur support de 35 mm

Pile

au lithium 3V CRI220 pour conserver l’heure en cas de panne


ACCESSOIRES



Interrupteur bas voltage WR-8001Interrupteur bas voltage série 8700Types de plaques pour interrupteur bas voltageInterrupteur-réseau gradateur KSAccessoires pour interrupteur bas voltage
Interrupteurs

WR-8001 : Interrupteur mural de type à bascule, jusqu’à 3 interrupteurs à bascule s’installent dans une boîte simple, avec une barrette de montage WN-3700.

Série 8700 :  Interrupteur mural permettant de contrôler l’éclairage grâce à une fonctionnalité de relais direct. Ils sont également faciles à configurer dans un système utilisant des détecteurs de présence basse tension.

Plaques

WN-76xx : Plaque en acier inoxydable brossé, avec vis visible.

WN-60xx : Plaque en plastique, couleur beige, fini glacé.

Série 8700 : Plaque en acier inoxydable brossé, avec vis visible.

Interrupteur-réseau

KS-86x : Interrupteur-réseau avec possibilité de raccorder les interrupteurs directement sur le réseau d’automatisation du bâtiment (BAS), compatible avec les cartes série K6 et K8. L’interrupteur KS offre plus de versatilité pour la connexion et la configuration des interrupteurs.

Autres accessoires

WN-2700 : Couvercle autocollant en plastique transparent pour interrupteur de 1 position et de 1, 2, ou 3 dispositifs.

WN-3700 : Support de montage en acier au fini plaqué pour boîtes murales standards, installation de 1 , 2, ou 3 dispositifs sur chaque barrette.

WN-3020 : Cache pour boucher les espaces vides de dispositifs, couleur  blanc crème.

WN-7700 : Boîtier en acier pour interrupteur, porte à verrou, offert en nombreuses couleurs.


DÉTECTEURS DE MOUVEMENT


Détecteur de mouvement de Gentec inc

Détecteur de mouvement infrarouge (PIR) : conçu pour montage au plafond, il est l’outil idéal pour économiser de l’énergie.

Détecteur de mouvement ultrasonique : conçu pour montage au plafond, il utilise la technologie ultrasonique dans le but de détecter avec précision une présence et allumer automatiquement l’éclairage. Avec son capteur surbaissé, il est idéal pour détecter le mouvement par-dessus les cloisons et les autres obstructions. Il utilise la technologie ultrasonique pour garder l’éclairage allumé pendant que la pièce est occupée et lorsque la pièce est vide, le capteur coupe l’éclairage après un retard programmé.

Détecteur de mouvement double technologie : conçu pour montage au plafond, il utilise la technologie de capteurs infrarouge passif (PIR) et ultrasonique dans le but de détecter avec précision une présence et allumer automatiquement l’éclairage. Afin de réduire l’occurrence des faux déclenchements, la technologie PIR de ce détecteur de mouvement détecte les mouvements importants. Il utilise la technologie très sensible PIR et ultrasonique pour détecter les mouvement mineurs et garder l’éclairage allumé pendant que la pièce est occupée. Lorsque la pièce est vide, le capteur coupe l’éclairage après un retard programmé.

Détecteur de mouvement infrarouge avec interrupteur : conçu pour offrir une économie d’énergie maximale dans un format qui s’adapte à n’importe quel décor. L’interrupteur à circuit simple infrarouge passif (PIR) s’installe rapidement dans une boîte murale.

Détecteur de mouvement double technologie avec interrupteur : conçu pour offrir une économie d’énergie maximale dans un format qui s’adapte à n’importe quel décor. L’interrupteur à circuit simple infrarouge passif (PIR) s’installe rapidement dans une boîte murale.

Détecteur de mouvement infrarouge PIR

Détection du mouvement par PIR
Sensibilité réglable du capteur de mouvement (45 à 100 %)
Système de contrôle du niveau de l’éclairement ambiant
Commande réglable du niveau d’éclairement
Délai réglable avant la mise hors circuit (15 s à 20 min)
Mise sous tension manuelle de la charge en cas de panne du détecteur
Entrée 24 Vc.c.
Fonction SGE, relais isolé

Détecteur de mouvement ultrasonique

Détection des mouvements par ultrasons
Sensibilité réglable du capteur de mouvement (45 à 100 %)
Système de contrôle du niveau de l’éclairement ambiant
Commande réglable du niveau d’éclairement
Délai réglable avant la mise hors circuit (15 s à 20 min)
Mise sous tension manuelle de la charge en cas de panne du détecteur
Entrée 24 Vc.c.
Fonction SGE, relais isolé

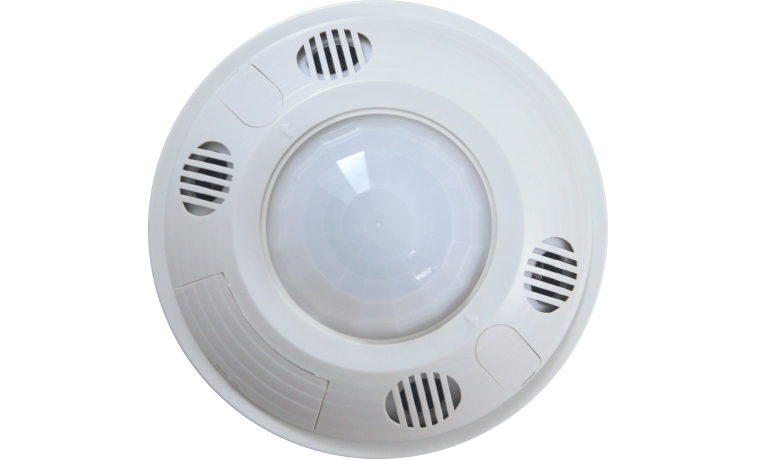

Détecteur de mouvement double technologie

Détection des mouvements par PIR et par ultrasons
Sensibilité réglable du capteur de mouvement (45 à 100 %)
Système de contrôle du niveau de l’éclairement ambiant
Commande réglable du niveau d’éclairement
Délai réglable avant la mise hors circuit (15 s à 20 min)
Mise sous tension manuelle de la charge en cas de panne du détecteur
Entrée 24 Vc.c.
Fonction SGE, relais isolé

Détecteur de mouvement infrarouge avec interrupteur

Modes de mise en marche manuelle et automatique
Modes libre et occupé
Réglage précis du retard prédéfini à l’aide de commutateurs DIP entre 30 s et 20 min
Sensibilité PIR de 60 % à 100 %
Plage d’éclairement réglable

Détecteur de mouvement double technologie avec interrupteur

Modes de mise en marche manuelle et automatique
Modes libre et occupé
Réglage précis du retard prédéfini à l’aide de commutateurs DIP entre 30 s et 20 min
Sensibilité PIR de 60 % à 100 %
Plage d’éclairement réglable


CONTRÔLES SANS FIL


Contrôle sans fil de Gentec inc

Contrôleur de pièce – gradation de ligne 600W : fournit la gradation en phase directe ou inverse selon le type de charge connectée. Ce gradateur facilite la mise à niveau vers un système d’éclairage hybride en offrant la gradation de la tension de ligne en adaptation de phase pour les lampes au tungstène, les fluorescents à deux fils, les DÉL à tension de ligne et les charges à transformateur électronique à basse tension 120 V. En tant que contrôleur d’éclairage, il diminue les charge sur réception d’un signal d’entrée d’un détecteur ou d’un interrupteur lié.

Contrôleur de pièce – gradation 0-10 V : utilise la technologie sans fil pour surveiller l’environnement d’une pièce. Il peut activer la charge électrique dès qu’il reçoit un signal d’entrée d’un détecteur ou d’un interrupteur lié.

Contrôleur de pièce – charge 20 A : dispositif de contrôle flexible qui peut être utilisé dans de nombreuses applications. Il active la charge électrique dès qu’il reçoit un signal d’entrée d’un détecteur ou d’un interrupteur lié.

Interface d’entrée de contacts : offre 4 entrées pour raccorder des dispositifs et des systèmes de contrôle de tiers. Chaque entrée se fait sur 2 bornes afin de relier presque tout appareil pour créer une solution de contrôle hybride. Lorsque 2 bornes sont reliées par une paire de contacts secs, un signal d’entrée déclenche la transmission d’un télégramme selon le profil standard (EEP).

Interface de sortie de contacts : offre 4 sorties à contacts secs pour raccorder des dispositifs et des systèmes de contrôle de tiers. Avec ses contacts de type C de 1 A à 30 Vc.c., il peut relier presque tous les appareils pour créer une solution de contrôle hybride. Chaque sortie peut être réglée séparément, liée à un ou plusieurs interrupteurs ou détecteurs sans fil selon des profils standards.

Contrôleur de prises secteur : offre une solution simple conforme aux codes énergétiques sans modification complexe à une installation. Il peut remplacer rapidement et simplement vos prises doubles actuelles sans nouveau câblage. Il comporte une prise double dont l’une est commutée par un relais de 15 A et l’autre, alimentée en permanence par 15 A. Sa sortie auxiliaire permet au relais interne de contrôler d’autres prises secteur standard. Compatible avec les détecteurs sans fil, cette prise peut être commutée en fonction de l’occupation de la pièce. Il s’installe dans une boîte électrique standard et accepte la plaque décoratrice normale. Active la charge électrique dès qu’il reçoit un signal d’entrée d’un détecteur ou d’un interrupteur lié.

Émetteur à circuit actif : indique quand un circuit électrique est actif en transmettant un télégramme de profil de mouvement standard. L’utilisation de l’émetteur avec ces systèmes permet à l’installation de commander d’autres charges électriques. L’état libre d’une suite peut désactiver des appareils comme le téléviseur ou éteindre les lumières. Les systèmes câblés, comme des stores de fenêtre, peuvent répondre à un préréglage pour réduire la radiation solaire et infrarouge dans la suite. L’attribution d’un émetteur à un récepteur se fait sur simple pression d’un bouton.

Détecteur double technologie sans pile : offre une détection fiable de présence sur 360 degrés en communiquant sans fil avec les contrôleurs. La réunion des technologies PIR (infrarouge passif) et de captation audio assure la détection positive de la présence dans la pièce. Alimenté par récupération d’énergie solaire à partir d’une source d’éclairage naturel ou artificiel. Offert en deux modèles pour des portées PIR adaptées à la détection de mouvements faibles ou importants, optimisés pour des hauteurs de plafond de 8 à 9 pieds.
