Condensateurs et batterie de condensateurs

DSHI ET DSHM


Condensateur DSHI et DSHM de Gentec inc
Les condensateurs en vrac des séries DSHI et DSHM sont construction robuste, écologique, à faible perte et avec un dispositif de protection multiple et durable. Les éléments de condensateur à film métallisé en polypropylène sont auto-cicatrisants, à sec et sans imprégnation d’huile. Ce type de condensateur convient parfaitement à la correction du facteur de puissance dans les applications de charge sans fluctuation ou lorsque le condensateur est commuté en même temps que la charge. Les condensateurs de la série DSHI et DSHM sont offerts en modèles individuels DSHI jusqu’à 100 kVAR et en batterie DSHM jusqu’à 150 kVAR. Les assemblages sont disponibles en modèles sans fusible, avec 3 fusibles et 3 indicateurs de fusible brûlé.

Armoire

Nema 1, 3R et 12

Conception

Fusible interne

Courant nominal

135 %

Fréquence

50 Hz ou 60 Hz

Isolation

3 kV rms

Montage

Au sol

Normes de construction

CSA, c CSA us

Phases

3 phases, 3 fils

Puissance réactive

2 à 100 kVAR

Température

-40° C à 55° C

Moyenne 24 h

+40° C

Tension nominale

110 %

Type

Auto régénérateur

GCAP


Condensateur DSHI et DSHM de Gentec inc

Les condensateurs à sec pour correction du facteur de puissance sont conçus pour application spécifique. Ils sont autoréglables, avec un mécanisme de protection interne et des résistances de décharges incluses.

Les condensateurs industriels pour usage intérieur, permettent de corriger le facteur de puissances des systèmes d’alimentation industriels en appliquant la technologie des condensateurs secs autorégénérables de type DSH.

L’adjonction de condensateurs favorise la réduction des coûts d’énergie, l’accroissement de la puissance des systèmes ainsi que l’amélioration du contrôle de la tension.

En ce qui concerne la tarification en général, le facteur de puissance influe d’une certaine façon sur la facturation. Dans certain cas, les tarifs augmentent lorsque le facteur de puissance tombe sous les niveaux établis, alors que dans d’autres, ils font l’objet d’une prime lorsque ce facteur atteint les niveaux souhaités. Compte tenu des conditions du système et de la méthode de tarification locale, les condensateurs peuvent être amortis en moins d’un an.

Tension d’entrée

600 ou 480 Vc.a. (3 phases)

Fréquence

50 Hz ou 60 Hz

Tolérance

0 % / +10 %

Fixation et mise à la terre

Tige fileté M12

Installation

Horizontale ou verticale (installation intérieure seulement)

Normes de construction

IEC 60831-1 (2014), IEC 60831-2 (2014), UL 810, CSA C22.2 No 190

Type de cabinet

Aluminium non peint

Puissance réactive

25 à 100 kVAR

Protection électrique

Protection interne contre les surpressions

Protection mécanique

IP20

Tolérance en tension

1.1x Vn pour 8 heures chaque 24 heures

Température de fonctionnement

-25° C à +55° C

HVCB ET HVCE


Condensateur HVCB et HVCE de Gentec inc
Les condensateurs de moyenne tension 3 phases des séries HVCE, HVCB, et QYLP sont faits d’éléments encapsulés sous vide avec huile isolante, non polluante pour l’environnement. Chaque condensateur est fourni avec des résistances de décharge internes assurant un temps de décharge inférieur à 5 minutes. La série QYLP offre une configuration toute aussi sécuritaire avec fusibles internes dédiés à chacune des cellules et assurant une sécurité optimale contre les courts-circuits internes et la déformation de la cuve. Des fusibles externes sont aussi disponibles pour les séries HVCE et QYLP.

Couleur

Gris ASA61

Normes de construction

UL, CSA, IEC

Puissance

HVCB = 25 à 300 kVAR (unité simple) (fusibles externes)
HVCE = 25 à 1200 kVAR (boîtier de raccord)
QYLP = 50 à 400 kVAR (fusibles internes)

Type

1, 12, 3R (4X sur demande)

Type

1, 12, 3R (4X sur demande)

Voltage

2400, 4160, 4800, 3300, 6600, 6900 volts

C100

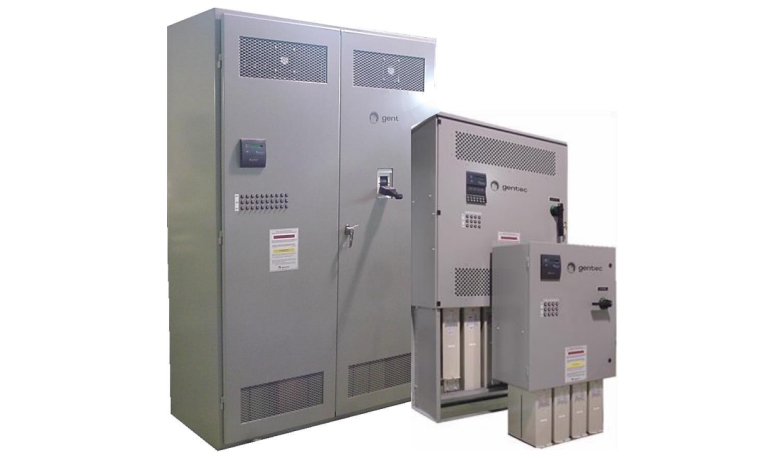

Banque de condensateur C100 de Gentec inc
Le banc automatique de correction du facteur de puissance de la série C100 convient parfaitement à la correction centralisée du facteur de puissance dans les applications où la charge de l’établissement fluctue constamment, nécessitant des quantités variables de puissance réactive. Un contrôleur de puissance réactive, à haute technologie et à microprocesseur, mesure le facteur de puissance du bâtiment à l’aide d’un seul transformateur de courant distant (inclus) et commute les modules de condensateurs en/hors service pour maintenir le facteur de puissance ciblé par l’utilisateur. Construites pour montage au sol, les batteries C100 sont pourvues d’unités de condensateurs, de contacteurs, de fusibles, de détecteurs de fusibles brûlés, de contrôleurs et autres.

Armoire

4 unités pour montage au mur
4, 6, 12 unités pour montage au sol

Couleur

Gris ASA61 (autre couleur sur demande)

Gradin(s)

1 @ 12 et de 10 @ 100 kVAR

Normes de construction

CSA, c CSA us

Puissance

10 à 2000 kVAR

Type

1, 12, 3R (4X sur demande)

Voltage

208, 240, 480, 600 volts


FT100

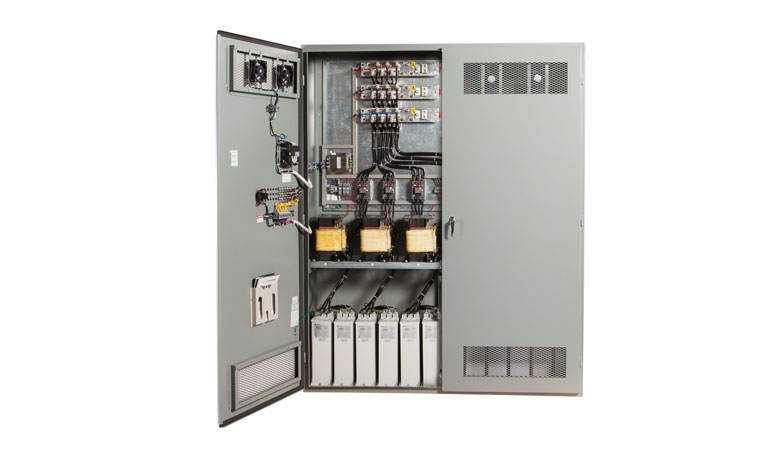

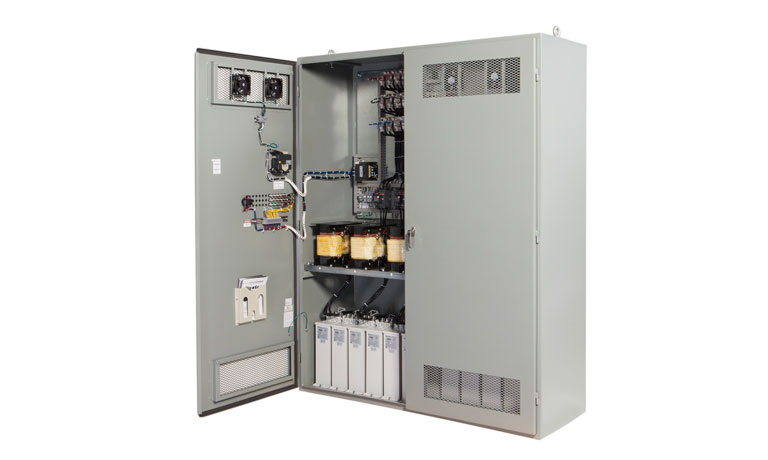

Banque de condensateur FT100 de Gentec inc
La serie FT100 filtre harmonique anti-résonnant propose une solution sécuritaire de la correction du F.P. sur des réseaux avec contenus harmoniques. En plus d’offrir la correction du facteur de puissance sans danger de résonnance, le FT100 peut absorber jusqu’à 50% du courant de la 5e harmonique, selon les caractéristiques du réseau. Ce qui a pour effet de réduire la distorsion générale de tension, améliorant ainsi la condition générale du réseau. Sous des conditions où la distorsion de tension et de courant cause des problèmes au-delà de l’endommagement des condensateurs de correction de facteur de puissance.

Armoire

Simple, double ou triple portes avec montage au sol

Couleur

Gris ASA61

Gradin(s)

10 à 100 kVAR

Normes de construction

CSA, c CSA us

Puissance

10 à 1200 kVAR

Type

1, 12, 3R (4X sur demande)

Tension

208, 240, 480, 600 volts


FT200


Banque de condensateur FT200 de Gentec inc
La série FT200, filtre automatique synthonisé est un circuit de résonance série muni d’une réactance et d’un condensateur. Ainsi, à la fréquence fondamentale 60 Hz, les condensateurs produisent la puissance réactive requise pour la correction de facteur du réseau. L’inductance forme à son tour un circuit résonnant avec une impédance à zéro aux fréquences harmoniques sélectionnées. Ceci assure une filtration maximale des harmoniques présentes au réseau tel que 5e, 7e, 11e, 13e harmoniques.

Les filtres harmoniques de la série FT200 sont construits dans des armoires monocoques, en montage au sol et avec la ventilation adéquate au refroidissement des composantes. Chaque branche de filtre est composée de condensateur, réactance c/a (complet avec) détection thermique de haute température des enroulements, contacteur, fusible, détecteurs de fusibles brûlés et condensateurs à tension dédiés à l’application.

Armoire

Simple, double ou triple portes avec montage au sol

Couleur

Gris ASA61

Gradin(s)

10 à 100 kVAR

Normes de construction

CSA, c CSA us

Puissance

10 à 1200 kVAR

Tension

208, 240, 480, 600 volts

Type

1, 12, 3R (4X sur demande)
